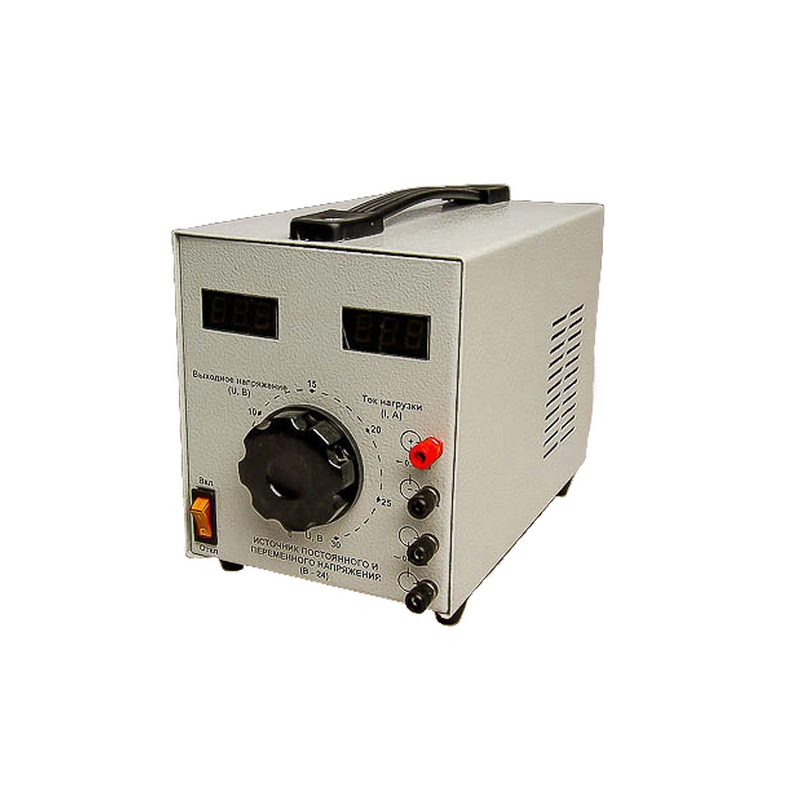

Источник постоянного и переменного напряжения (В-24)

Источник питания предназначен для питания регулируемым переменным и постоянным током электрических схем при проведении демонстрационных работ на уроках физики в общеобразовательной школе.

Габаритные размеры в упаковке (дл.*шир.*выс.), см: 32*16*20. Вес, кг, не более 9,4

Питание от сети, В/Гц: 220 / 50

Выходные плавно регулируемые напряжения:

переменное, В, с током нагрузки до 10 А: 0…30±3

постоянное (пульсирующее), В, с током нагрузки до 10 А: 0…30±3

Шаг шкалы регулирования напряжения, В: 1

Шаг оцифровки шкалы регулирования напряжения, В: 5

Максимальная потребляемая мощность, ВА, не более 300

Размеры корпуса, мм 153*173*250

Диаметр ручки регулирования напряжения, мм: 60

Условия эксплуатации источника питания:

температура воздуха, °С: +15…+35

относительная влажность воздуха, %, не более 80

атмосферное давление, мм рт.ст.: 630…800

Источник питания выполнен в виде переносного блока в металлическом корпусе. В состав источника питания входят регулируемый трансформатор и понижающий трансформатор, выполненные на тороидальных сердечниках, и двухполупериодный выпрямитель, выполненный на диодах. Регулировка выходного напряжения производится путем изменения напряжения, подаваемого с регулируемого трансформатора на понижающий трансформатор.

Прибор снабжен трехразрядной цифровой индикацией по току и напряжению. Регулирование напряжения осуществляется поворотной ручкой с противоскользящими выемками. Клеммы подачи постоянного напряжения к нагрузке окрашены в разные цвета (красный (+), черный (–)).

На передней панели размещены вольтметр и амперметр с цифровой индикацией, зажимы для подключения нагрузки, сетевой выключатель, совмещенный с индикатором включения прибора и ручка плавной регулировки выходных напряжений, вокруг которой нанесена круговая шкала с делениями и оцифровкой для ориентировочной установки напряжения переменного тока.

На верхней панели расположена ручка для переноса прибора, убирающаяся в боковые ширмы во время работы. Боковые панели снабжены решеткой для воздушной вентиляции.

На задней панели прибора имеется провод с вилкой для включения в сеть, предохранитель и автомат токовой защиты выходных цепей.

Нижняя панель снабжена четырьмя устойчивыми ножками из электроизолирующего материала.
