Маятник Обербека ЛМК-082

Лабораторная установка предназначена для изучения динамики вращательного движения, изучения зависимости момента инерции тела от распределения массы внутри него, измерения угловой скорости тела, вращающегося вокруг неподвижной оси, определения углового ускорения.

В комплект установки входят:

• Настольный металлический стенд - 1 шт.
• Шкив с грузами на спицах - 1 шт.
• Цифровой датчик угловой скорости - 1 шт.
• Груз наборный - 1 шт.
• Программное обеспечение.

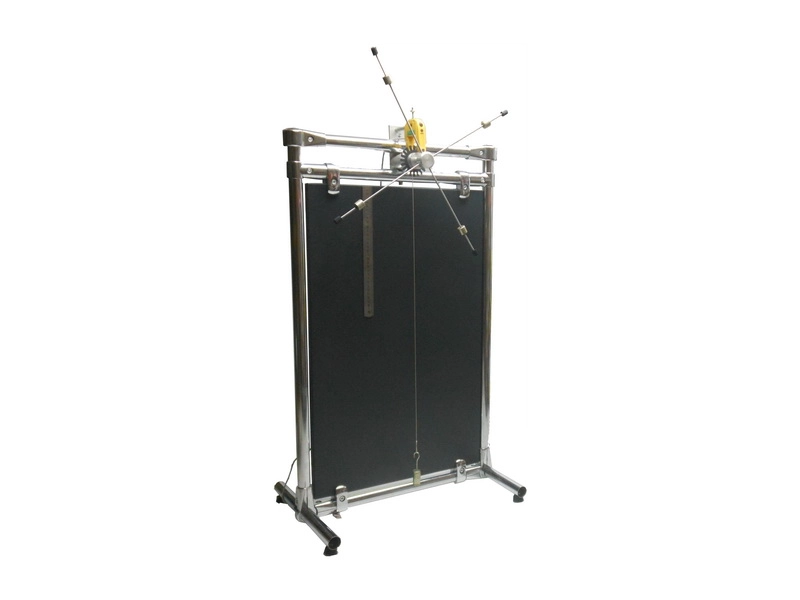

Установка смонтирована на вертикальном настольном стенде. Вертикальная поверхность стенда изготовлена из стали и имеет порошковое покрытие. На ней размещен шкив, который свободно вращается на горизонтальной оси и имеет барабан для наматывания нити, 4 радиальные спицы, по которым перемещаются грузы, а также диск с 20 секторами. Шкив смонтирован в верхней части стенда. Вплотную к нему установлен цифровой датчик угловой скорости, в прорезь которого заходит диск с секторами.

Шкив приводиться в движение нитью, сматывающейся с барабана под действием прикрепленного к ней наборного груза. Изменение момента инерции вращающегося тела осуществляется перемещением грузов по спицам. Положение грузов определяется с помощью линейки, закрепленной на металлическом стенде. Показания датчика угловой скорости выводятся на экран компьютера в виде зависимости угловой скорости от времени.
