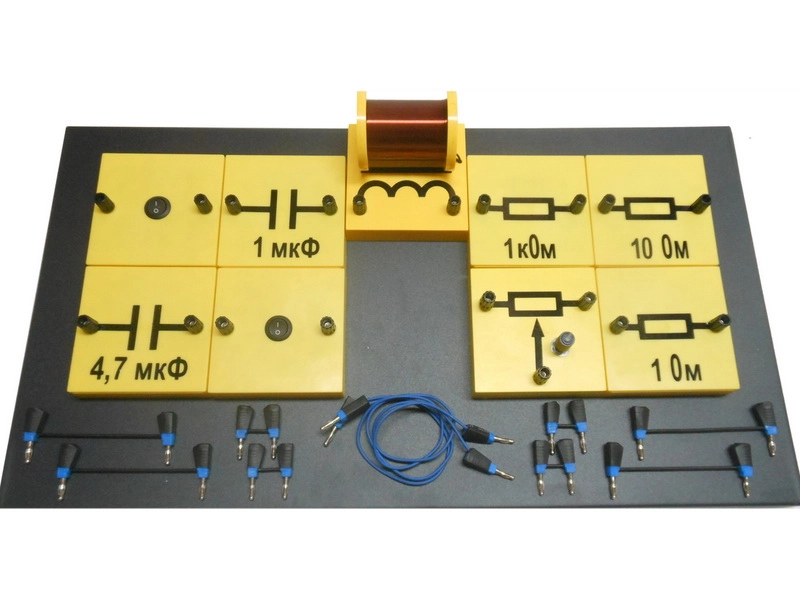

Лабораторная установка «Исследование затухающих колебаний» ЛМК-080

Лабораторная установка предназначена для всестороннего изучения свободных колебаний в колебательном контуре: измерения периода колебаний, коэффициента и декремента затухания, измерения критического сопротивления контура, определение добротности контура, изучения зависимости всех перечисленных характеристик от параметров элементов колебательного контура, а также для изучения картины затухающих колебаний в фазовой плоскости.

Лабораторная установка включает:

• Настольный металлический стенд - 1 шт.
• Конденсатор 4.7 мкФ - 1 шт.
• Конденсатор 1 мкФ - 1 шт.
• Резистор 1 Ом - 1 шт.
• Резистор 10 Ом - 1 шт.
• Резистор 1 кОм - 1 шт.
• Резистор переменный 470 Ом - 1 шт.
• Катушка индуктивности - 1 шт.
• Кнопочный выключатель - 2 шт.
• Комплект элементов для составления электрической цепи - 1 шт.
• Цифровой датчик напряжения осциллографический - 1 шт.
• Источник питания (сетевой адаптер) - 1 шт.
• Программное обеспечение.

Установка смонтирована на настольном стенде. Стенд изготовлен из стали и имеет порошковое покрытие.

Основные технические характеристики:

• Габариты установки - не менее 780х370х200 мм.
• Индуктивность катушки - не менее 7 мГн
• Сопротивление катушки - не более 2.2 Ом,
• Напряжение питания электрической цепи - не более 42 В.
