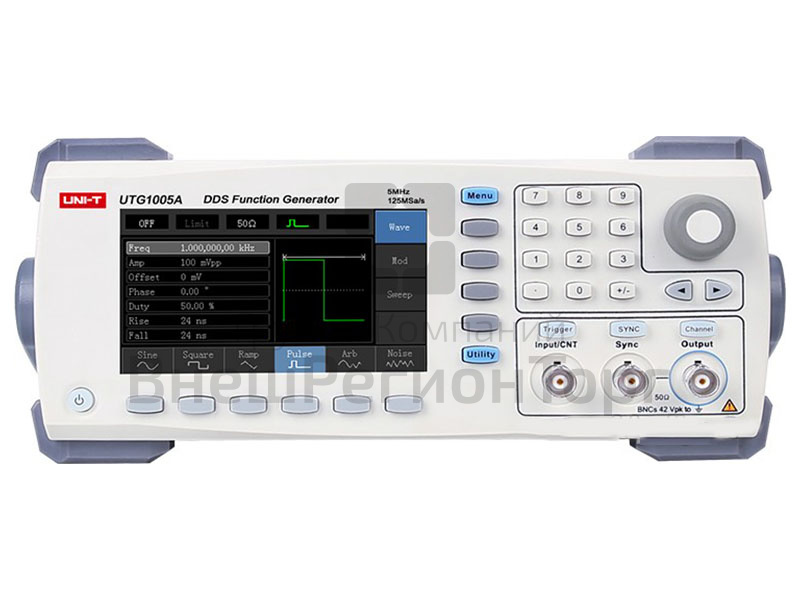

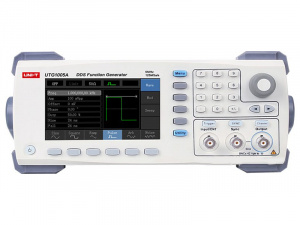

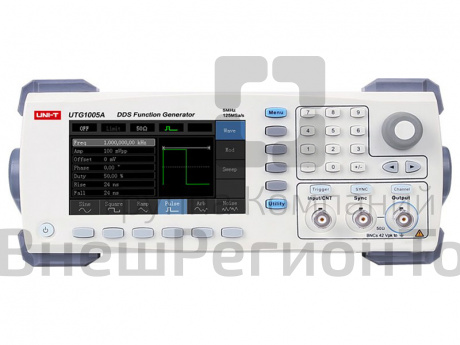

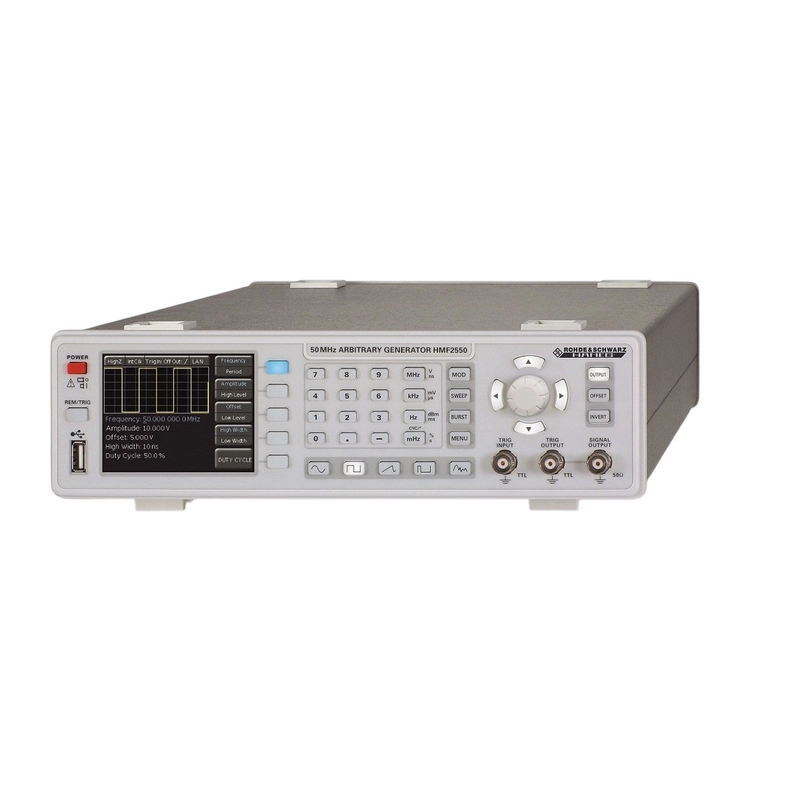

Генератор сигналов произвольной формы 5 МГц

Генераторы сигналов предназначены для формирования и воспроизведения стандартных форм электромагнитных колебаний, электромагнитных колебаний с различными видами модуляции, а также электромагнитных колебаний произвольной формы и применяются при настройке, ремонте и разработке радиоэлектронной аппаратуры, в учебных целях.

Принцип работы генераторов сигналов основан на прямом цифровом синтезе. Цифровые отсчеты с информацией о форме сигнала поступают из оперативной памяти прибора на цифро-аналоговый преобразователь (ЦАП). Далее с ЦАП сигнал подается на выходной усилитель, фильтр и схему аттенюаторов, а затем на выходной разъем. В память генераторов сигналов заложены стандартные сигналы различных форм, среди которых: синусоидальный, меандр, прямоугольный с регулируемой скважностью, треугольный, пилообразный и т. д. Для всех видов сигналов имеется возможность введения постоянного смещения. Предусмотрены режимы амплитудной, частотной, фазовой модуляций (внутренней и внешней), режимы качания частоты и генерации заданного количества периодов сигнала. Режим формирования сигналов произвольной формы осуществляется с помощью специального программного обеспечения через внешний компьютер. Для обеспечения синхронизации режимов работы генераторы сигналов оснащены входом и выходом сигналов запуска.

Генераторы сигналов обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера. Для организации связи с внешними устройствами применяются интерфейсы USB и опционально GPIB, LAN.

В стандартный комплект поставки входят: генератор сигналов произвольной формы, кабель питания, техническая документация фирмы-изготовителя.

Опции и аксессуары:

• HO730 Интерфейс Ethernet и USB.
• HO740 Интерфейс IEEE-488 (GPIB).
• HZ20 Переходник с разъема BNC на 4 мм штекерное гнездо.
• HZ22 Нагрузка 50 Ом, 1 ГГц, 2 Вт.
• HZ24 Набор аттенюаторов 50 Ом, 4 шт., 3/6/10/20 дБ (1 ГГц, 1 Вт) и одна нагрузка HZ22.
• HZ33 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 0,5м.
• HZ34 Измерительный кабель 50 Ом, BNC-прямой BNC-прямой разъем, 1м.
• HZ42 Адаптер для 19ʺ стойки.
• HZ72 Кабель GPIB – GPIB, длиной 2 метра, угол 90º
