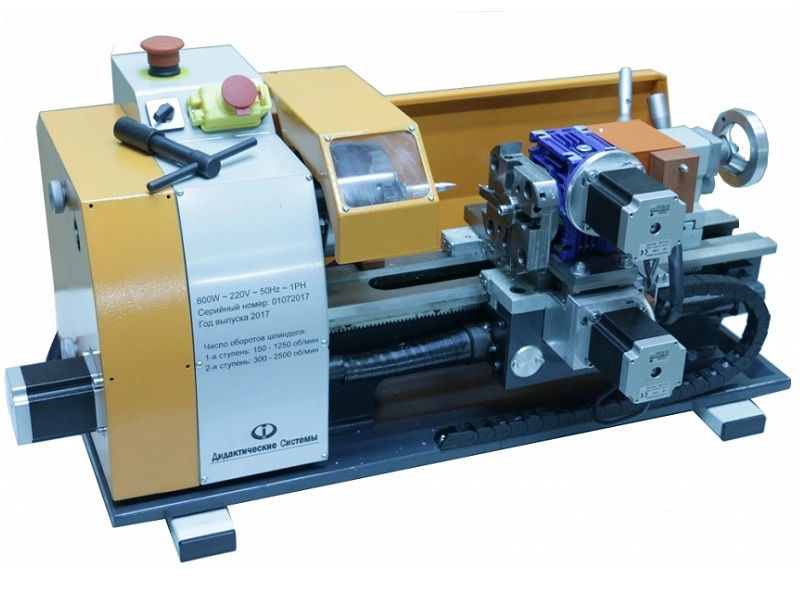

Настольный токарный станок с ЧПУ RDS-T 0,6 кВт с набором оборудования для работы

Предназначен для практического освоения учащимися всех этапов подготовки производства, технологических режимов токарной обработки и изготовления деталей из типовых конструкционных материалов точением на станке с ЧПУ, а так же изучении основ работы наладчиков станков с ЧПУ.

Преимущества:

• на данном станке проходят соревнования JuniorSkills в компетенции «Токарные работы на станках с ЧПУ»!
• наличие 8 позиционной револьверной головки у токарного станка позволяет обеспечить многократную смену инструмента в процессе изготовления сложных изделий за одну установку детали;
• программное обеспечение реализует весь процесс проектирования и изготовления изделия - от разработки чертежа до составления управляющей программы для станка с ЧПУ в CNC-кодах и ее последующей загрузки для выполнения на станке;
• полное методическое обеспечение (лабораторный практикум, электронные плакаты, практикум по программному обеспечению);
• кабина станка оснащена системой безопасности благодаря, которой станок автоматически выключается при открывании кабины во время работы;
• станок безопасен для использования в учебных заведения любого уровня и имеет Сертификат Соответствия требованиям технического регламента Таможенного союза «О безопасности машин и оборудования».

Состав:

1. Блок управления для настольного токарного станка ЧПУ - 0,6 кВт - 1 шт
   Программное обеспечение для управления настольным токарным станком с ЧПУ - 0,6 кВт - 1 шт
2. Сборник лабораторных работ ( 17 ЛР) - 1 шт
3. Инструкция по эксплуатации, паспорт - 1 шт
4. Блок управления для настольного токарного станка ЧПУ - 0,6 кВт - 1 шт
   Программное обеспечение для управления настольным токарным станком с ЧПУ - 0,6 кВт - 1 шт
5. Сборник лабораторных работ ( 17 ЛР) - 1 шт
6. Инструкция по эксплуатации, паспорт - 1 шт
   Комплект оснастки и инструмента - 1 шт
7. Комплект металлорежущего инструмента - 1 шт
8. Интегрированный CAD/CAM комплекс ""ADEM"" ( локальный на 1 р/м) - 1 шт
9. Управляющий блок (персональный компьютер с монитором ) - 1 шт
10. ИБП 2000VA - 1шт
11. Постпроцессор - 1 шт
12. Защитная кабина - 1 шт
13. Подставка под станок - 1 шт
14. Стул полумягкий, регулируемый по высоте - 1 шт
15. Набор измерительного инструмента для станка

Сборник содержит инструкции по выполнению 17 лабораторных работ:

• Конструктивные особенности малогабаритного токарного станка с ЧПУ
• Принципы построения системы координат токарного станка с ЧПУ
• Виртуальный пульт малогабаритного токарного станка с ЧПУ
• Включение и основные приёмы ручного управления с пульта малогабаритным токарным станком с ЧПУ
• Установка в револьверной головке эталонного резца (без внесения коррекции). Назначение нулевой точки детали. В режиме ручного управления с пульта
• Основы геометрических вычислений координат при токарной обработке на станках с ЧПУ
• Технологические основы токарной обработки на станках с ЧПУ
• Основные сведения о составе управляющей программы
• Введение в программирование. Вспомогательные функции
• Введение в программирование. Подготовительные функции. Программирование паузы и линейной интерполяции
• Загрузка управляющей программы на виртуальный пульт. Редактирование программы и запуск обработки
• Введение в программирование. Программирование способа отсчёта перемещений, смещения нулевой точки детали, возврата на базу
• Введение в программирование. Подготовительные функции. Круговой интерполяции
• Определение и внесение в базу данных системы чпу корректоров на смещение инструмента относительно эталонного резца.
• Определение при помощи измерительного индикатора. Корректоров на смещение осевого инструмента
• Постоянные технологические циклы. Программирование нарезания резьбы
• Правила техники безопасности
• Набор заготовок : Металлический пруток 1,6*30 см

ПРИЛОЖЕНИЕ : Ответы к лабораторно-практическим работам

Электрическое питание станка:

• Напряжение питания, В 220
• Частота, Гц 50
• Потребляемая мощность, Вт, 850

Габариты станка (длина, высота, ширина): 820 х 430 х 370 мм

Масса станка: 50 кг

Максимальная длина заготовки: 300 мм

Максимальный диаметр заготовки: 80 мм

Диаметр токарного патрона: 100 мм

Диаметр сквозного отверстия шпинделя: 20 мм
