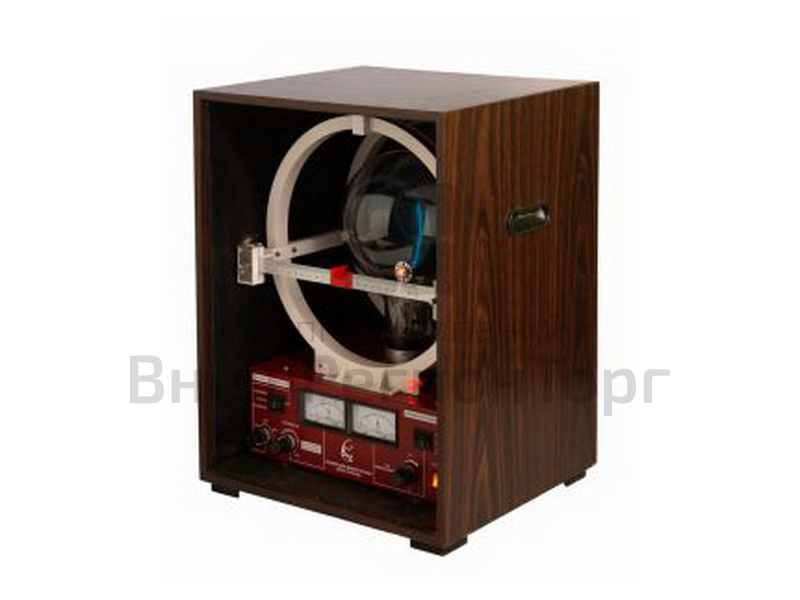

Прибор для демонстрации силы Лоренца

Прибор для демонстрации силы Лоренца и определения соотношения заряд-масса электрона предназначен для демонстрации воздействия силы Лоренца, созданной магнитным полем, на движущиеся электроны и для наблюдения отклонения движущихся электронов в электрическом поле. С его помощью можно определить соотношение заряд - масса электрона. Прибор предназначен для обучения физике учащихся средних школ, технических колледжей и университетов.

Список экспериментов:

1. Наблюдение орбиты движущихся электронов в магнитном поле.
2. Определение соотношения заряд - масса электрона.
3. Наблюдение отклонения движущихся электронов в электрическом поле

Основные части прибора и их функциональное назначение:

• Трубка для демонстрации силы Лоренца - для испускания и индикации пучка электронов.
• Катушка возбуждения - для создания равномерного магнитного поля.
• Верньер - для прицеливания на боковую линию круговой формы, образуемой пучком электронов.
• Линейка - для измерения диаметра круговой формы, образуемой пучком электронов.
• Указатель - для указания угла вращения трубки, на которой демонстрируется сила Лоренца.
• Линейка с транспортиром - для измерения угла вращения трубки, демонстрирующей силу Лоренца.
• Индикатор, указывающий направление против часовой стрелки - для указания тока, протекающего против часовой стрелки в катушке возбуждения.
• Индикатор, указывающий направление по часовой стрелке - для указания тока, протекающего по часовой стрелке в катушке возбуждения.
• Темный ящик - для затемнения света; при проведении эксперимента по проводимости и наблюдении его результатов этот ящик необходимо поднять.
• Ручка регулировки напряжения отклоняющего устройства - для регулирования напряжения на отклоняющих устройствах.
• Переключатель, регулирующий направление напряжения отражающего устройства. Для изменения направления напряжения отклоняющего устройства в трубке, демонстрирующей силу Лоренца, имеется три положения: положительное на верхней пластине, выкл., положительное на нижней пластине. При наблюдении отклонения движущихся электронов в магнитном поле, переключатель должен быть установлен в положение "выкл".
• Ручка регулировки напряжения ускоряющего электрода. Для регулирования напряжения ускоряющего электрода в трубке, демонстрирующей силу Лоренца. Показания напряжения можно наблюдать на вольтметре на панели.
• Переключатель, регулирующий направление тока намагничивания.
• Ручка регулировки тока намагничивания - для изменения силы тока в катушке возбуждения. Показания тока можно наблюдать на амперметре на панели.
• Выключатель электропитания прибора. На нем находится индикаторная лампа подачи питания.
• Рама прибора.
• На задней панели прибора находится штепсельный разъем подачи питания, закрытый плавкий предохранитель, а так же 4 клеммы, к которым подключается измерительный прибор для измерения напряжение ускоряющего электрода и тока намагничивания
