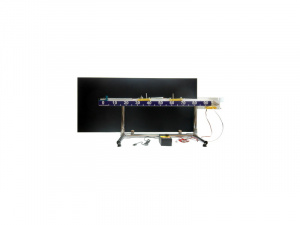

Лабораторная установка "Изучение механического резонанса"

Лабораторная установка применяется для изучения свободных и вынужденных механических колебаний под действием силы упругости, что включает измерение частоты внешнего воздействия на систему, определение амплитуды и частоты колебаний, построение резонансной кривой, определение резонансной частоты системы и ее добротности.

Лабораторная установка включает:

• Настольный металлический стенд - 1 шт.
• Электродвигатель с эксцентриком - 1 шт.
• Тележка на магнитной подвеске - 2 шт.
• Груз - 1 шт.
• Цифровой датчик расстояния ультразвуковой - 1 шт.
• Цифровой датчик оптоэлектрический - 1 шт.
• Источник постоянного тока регулируемый - 1 шт.
• Программное обеспечение.

Установка собрана на основе рамной конструкции из стальных труб, устанавливаемой на лабораторном столе, и в качестве основных элементов включает в себя горизонтальный рельс, электродвигатель, тележки на магнитной подвеске. Установка комплектуется пружинами двух различных значений жесткости. Для питания двигателя используется источник постоянного тока. Регистрация частоты вынуждающей силы осуществляется с помощью оптоэлектрического датчика, прерыватель для которого устанавливается на валу электродвигателя. Измерение амплитуды и частоты колебаний тележки проводится с помощью цифрового ультразвукового датчика расстояния. Две тележки, входящие в состав установки, имеют разные аэродинамические сопротивления, которые отличаются друг от друга не менее чем в 9 раз. Масса груза такая, что при установке его на тележку с малым аэродинамическим сопротивлением обеспечивается равенство масс тележек.

Основные технические характеристики:

• Габариты установки - не более 1100х400х500мм.;
• Масса тележки - не менее 0,08 кг;
• Напряжение блока питания - 15В;
