Описание

Трекдуино - многофункциональный контроллер, сердцем которого является микроконтроллер Atmega2560. В контроллере есть все необходимое для реализации различных робототехнических проектов:

драйверы двигателей на 4 двигателя.
продуманная система питания.
питание на всех внешних портах.
интерфес Arduino Uno для подключения Arduino-совместимых плат расширения.
полная совместимость с библиотеками и примерами для Arduino.

Плата контроллера заключена в корпус, который лишает доступа к некоторым портам, которые могут понадобиться только «продвинутым» пользователям (винтовой клеммник для внешнего питания, интерфейс Arduino, джамперы переключения напряжения питания портов IN и OUT межу 3В и 5В, джампер для конфигурирования Bluetooth и т.д.). Для
доступа к этим элемента крышку корпуса необходимо снять.

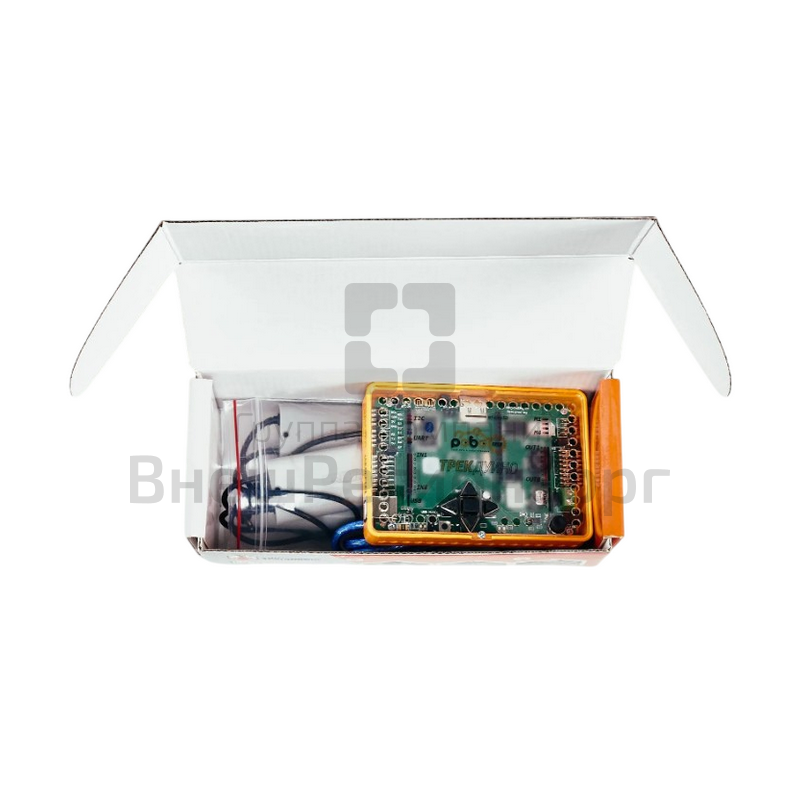

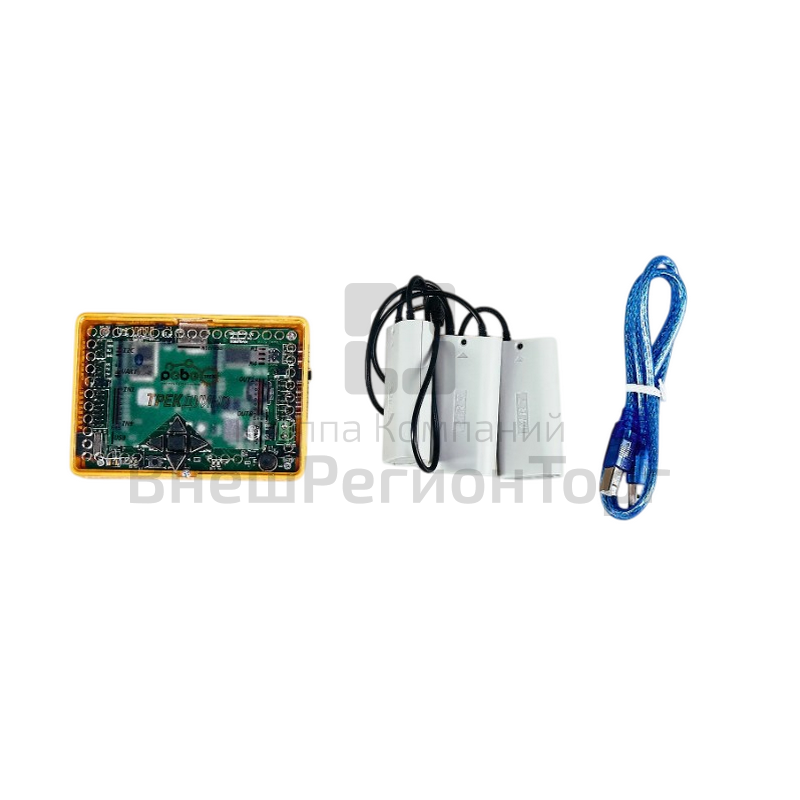

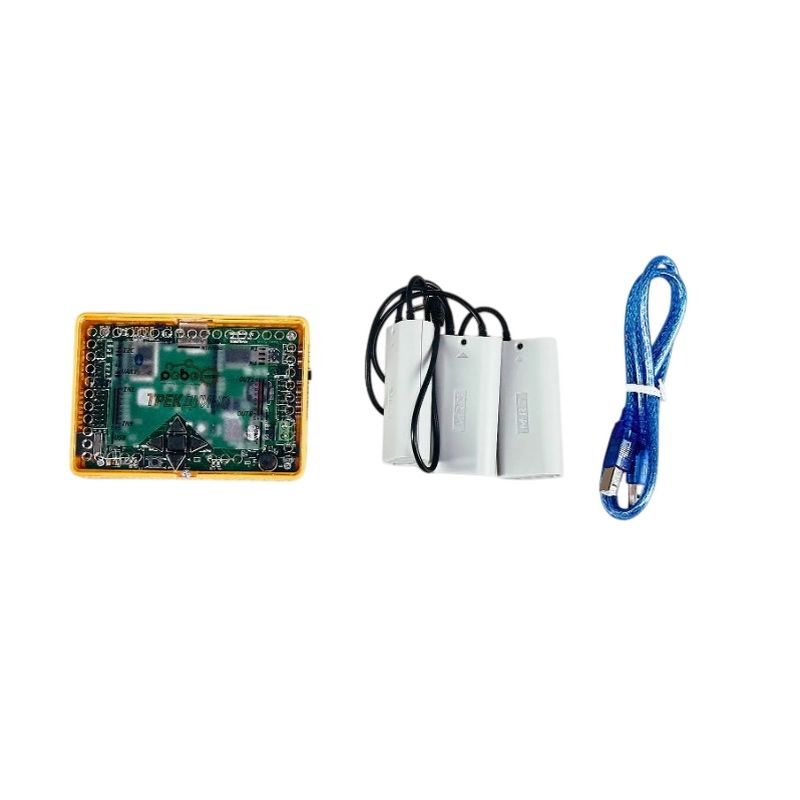

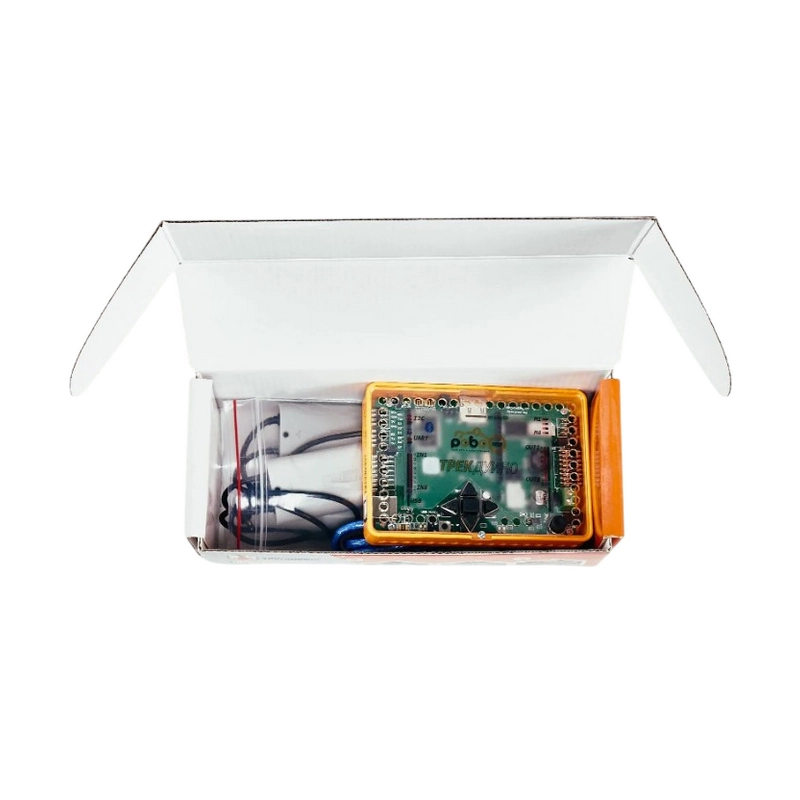

В состав набора входит 3 элемента:

многофункциональный контроллер
USB кабель
кейс для батареек 9B

Программируемый блок управления (многофункциональный контроллер ТРЕКДУИНО). Должен делать собранную модель программируемой.

Контроллер должен иметь в составе следующие внешние интерфейсы и устройства:

Не менее 16 портов ввода-вывода общего назначения (GPIO), разделенных на 4 группы, первая «IN1»-«IN4» и третья «OUT1»-«OUT4» группы портов подключены через соответствующие селекторы напряжения к понижающим стабилизаторам напряжения на 5В и 3,3В, вторая «IN5»-«IN8» и четвертая «OUT5»-«OUT8» группы портов подключены к понижающему стабилизатору на 5В.
Не менее 2 интерфейсов UARTс подведенным питанием.
Не менее 1 Интерфейса ArduinoUnoR3, независимый от каких-либо портов.
Не менее 20 дополнительных, независимых аналогово-цифровых портов в интерфейсе ArduinoUnoR3.
Не менее 1 Порта для подключения карт MicroSD.
Не менее 1 схемы автоматического переключения питания между внешним питанием и USB.
Не менее 1 трехцветного светодиода.
Не менее 1 кнопки включения/выключения.
Не менее 1 Порта USB типа B.
Рабочее напряжение- не менее 5В
Входное напряжение - не более 12 В
Максимальное входное напряжение -не менее 18В
Не менее 4 портов для подключения двигателей.
Наличие возможности не менее 1 Bluetooth-соединения.
Наличие не менее двух интерфейсов I2C.
Наличие не менее 1 интерфейсов IСSP.
Наличие не менее 5 встроенных программируемых кнопок управления.
Наличие встроенного программируемого RGB светодиода.

Технические характеристики

CPU / контроллер:
Atmega2560
Количество портов I/O:
минимум 16 общих портов, сгруппированы по 4 блока (IN1–IN4, IN5–IN8, OUT1–OUT4, OUT5–OUT8)
Моторные интерфейсы:
4 порта для подключения двигателей
Последовательные интерфейсы:
≥2 UART с подведённым питанием
Аналоговые каналы:
порядка 20 дополнительных аналогово-цифровых входов через Arduino Uno R3
Шины и программирование:
не менее 2 I2C; ICSP присутствует
Хранилище:
интерфейс для карт MicroSD
Индикация и управление:
программируемый RGB LED и кнопка включения/выключения; минимум 5 программируемых кнопок
Интерфейс USB:
порт USB Type B
Питание и защита:
питание на всех внешних портах; автоматическое переключение питания USB/внешнее; рабочее напряжение не ниже 5В; входное напряжение до 12В (рекомендуемое), допустимое до 18В и более
Беспроводная связь:
встроенная поддержка Bluetooth (минимум одно соединение)
Корпус и доступ:
закрытый корпус с возможностью снятия крышки для доступа к винтовому клеммнику и джамперам
Материал:
печатная плата в пластиковом корпусе
Комплект поставки:
контроллер ТРЕКДУИНО, USB-кабель, держатель для батареи 9 В
Применение:
учебный, образовательный и школьный набор для кабинета робототехники
