Комплект оборудования для лабораторных работ и ученических опытов 2026 (на базе комплектов для ОГЭ)

Комплект позволяет организовать подготовку и выполнение практической части ОГЭ в соответствии со Спецификацией КИМ для проведения ОГЭ по физике, утвержденной ФГБНУ «ФИПИ».

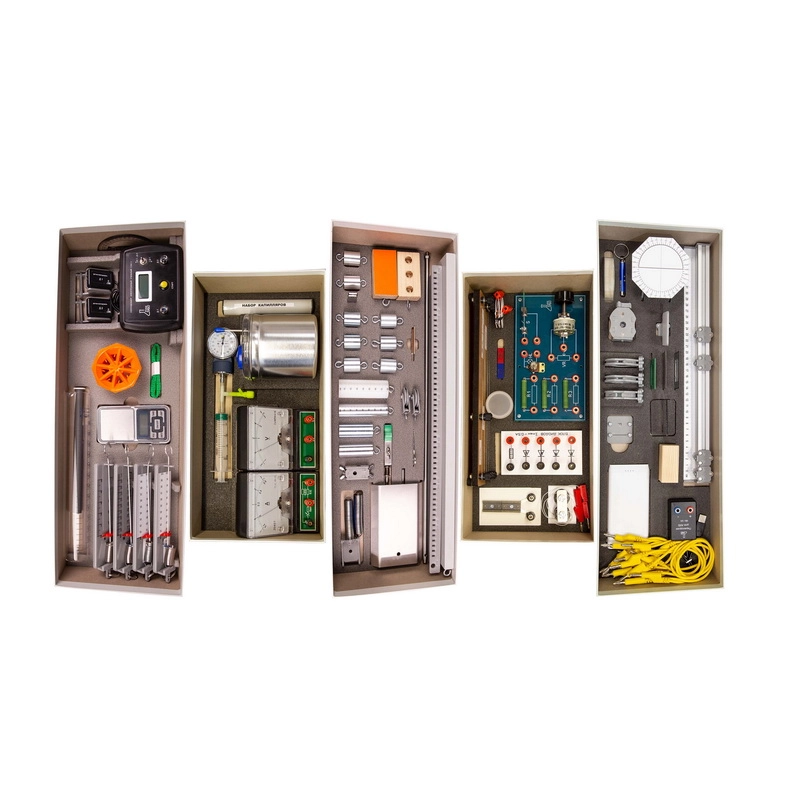

Комплект оборудования размещен в 5-ти коробах со съемными крышками, на дне которых вклеены ложементы. Каждый ложемент должен быть выполнен из материала типа изолон. Все оборудование в коробе должно быть размещено в индивидуальных гнездах ложемента, форма которых повторяет контуры соответствующего оборудования комплекта, а размеры обеспечивают надежную фиксацию оборудования при хранении и транспортировке;

Комплект поставки:

Короб №1.

- секундомер электронный, имеющий 2 режима работы: «Измерение времени пути» и «Измерение полупериода колебаний маятника».

Секундомер состоит из блока измерения и индикации и двух инфракрасных оптических датчиков, установленных на пластиковых кронштейнах. Кронштейны выполнены с плоскими штыревыми выступами для монтажа их на направляющей.

Датчики подключаются к блоку измерения проводом длиной не менее 500 мм с BNC – разъемом.

Выбор режима работы осуществляется тумблером.

Переход в режим ожидания и сброс показаний осуществляется кнопкой.

В режиме «Измерение времени пути» осуществляется измерение времени перемещения исследуемого тела между двумя датчиками.

В режиме «Измерение полупериода колебаний маятника» происходит автоматический расчет среднего значения времени полупериода колебаний маятника и фиксация этого значения на дисплее прибора.

Блок измерения и индикации имеет кабель длиной не менее 400 мм с USB штекером (тип А) для подключения к выходу аккумулятора;

- лента измерительная из нерастяжимого материала длиной 150 см и ценой деления не более 1 мм;

- цилиндр мерный стеклянный на пластиковой подставке вместимостью не менее 250 мл и ценой деления не более 2 мл;

- электронные весы с характеристиками:

- предел взвешивания наибольший, не менее 200 г,

- дискретность отсчета массы, не более 0,05 г;

- линейка пластмассовая длиной не менее 30 см с ценой деления не более 1 мм;

- транспортир;

- учебный пружинный динамометр с ценой деления шкалы не более 0,1 Н и диапазоном измерения от 0 до 5 Н;

- учебный пружинный динамометр с ценой деления шкалы не более 0,01 Н и диапазоном измерения от 0 до 1 Н;

- пружина жёсткостью 50±2 Н/м на планшете с миллиметровой шкалой 100 мм должна иметь обозначение - 1;

- пружина жёсткостью 10±2 Н/м на планшете с миллиметровой шкалой 100 мм должна иметь обозначение - 2;

- термометр стеклянный с пределами измерения температуры в диапазоне от 0 до не менее +100ºС и ценой деления шкалы не более 1ºС. Термометр размещен в пластиковом футляре.

Короб №2.

- калориметр с крышкой и мешалкой. Объем внутреннего стакана не менее 150 мл;

- вольтметр лабораторный двухпредельный «Учебный», обеспечивающий измерения напряжения в цепях постоянного тока в диапазоне от 0 до не менее 6 В с ценой деления не более 0,2 В и в диапазоне от 0 до не менее 3 В с ценой деления не более 0,1 В;

- амперметр лабораторный двухпредельный «Учебный», обеспечивающий измерения тока в цепях постоянного тока в диапазоне от 0 до не менее 0,6 А с ценой деления не более 0,02 А и в диапазоне от 0 до не менее 3 А с ценой деления не более 0,1 А;

- набор капилляров состоящий из 3-х капиллярных трубок длиной не менее 120 мм с диаметрами отверстия капилляров 0.5, 1.2, 2 мм, держателя капилляров и упаковочного пенала;

- прибор для изучения газовых законов состоящий из шприца объемом не менее 20 мл с ценой деления шкалы не более 1 мл, к которому через тройник с краном подсоединен манометр с диапазоном измерения давления 20 – 300 мм рт ст и ценой деления шкалы не более 2 мм рт ст.

Короб №3.

- нить суровая длиной не менее 2 м;

- цилиндр стальной с крючком объемом 25 см3 и массой 195±2 г должен иметь обозначение - 1;

- цилиндр алюминиевый с крючком объемом 25 см3 и массой 70±2 г должен иметь обозначение - 2;

- цилиндр пластиковый с крючком объемом 56 см3, массой 66±2 г, и высотой 80 мм должен иметь обозначение - 3, вдоль боковой поверхности должна быть нанесена шкала длиной 80 мм с миллиметровыми делениями;

- цилиндр алюминиевый с крючком объемом 34см3, массой 95±2 г, и высотой 80 мм должен иметь обозначение №4, вдоль боковой поверхности должна быть нанесена шкала длиной 80 мм с миллиметровыми делениями;

- штатив лабораторный разборный из нержавеющей стали, в составе: основание размером 92±3х140±2х15±1 мм, выполненное из листовой нержавеющей стали толщиной 2 мм, стержень диаметром 8 мм и длиной не менее 545 мм с резьбовым хвостовиком М6х10 мм с гайкой, лапка, стержень диаметром 6 мм и длиной не менее 160 мм, рожковый ключ размером S 10 мм;

- муфта универсальная для крепления на штативе стержня диаметром 8 мм и направляющей пружинного маятника;

- направляющая рейка с двухсторонней шкалой с миллиметровыми делениями, габаритами – длина х ширина х высота 500х60х3 мм, с бортиками высотой 20 мм, изготовленную из пластика. Вдоль одного бортика по всей его длине, с шагом не более 10 мм, должны быть выполнены прямоугольные пазы для установки кронштейнов датчиков электронного секундомера;

- брусок с крючком, выполненный из дерева твердых пород, массой 50±5 г, габаритами – длина х ширина х высота 75х40х30 мм, имеющий 2 различные фрикционные поверхности;

 - грузы металлические массой 100±2 г с 2 крючками каждый в количестве 6 шт.;

- пружина жёсткостью 50±2 Н/м;

- пружина жёсткостью 20±2 Н/м;

- узел крепления пружины;

- груз металлический массой 30±1 г с 2 крючками каждый в количестве 2 шт. имеет обозначения 30;

- груз металлический массой 10±1 г в количестве 2 шт. имеет обозначения 10;

- брусок выполненный из дерева твердых пород, массой 50±5 г, габаритами – длина х ширина х высота 75х40х30 мм с крючком, имеющий на 2-х смежных гранях по 3 отверстия, обеспечивающих надежную установку и фиксацию входящих в комплект грузов на поверхности бруска.

-направляющая рейка, габаритами – длина х ширина х высота 500х70х16 мм, имеющую 2 различные фрикционные поверхности:

- поверхность, обеспечивающая коэффициент трения бруска по ней приблизительно 0,2, должна быть обозначена «А»;

- поверхность, обеспечивающая коэффициент трения бруска по ней приблизительно 0,6, должна быть обозначена «Б»;

- блок подвижный/неподвижный из нержавеющей стали в количестве 2 шт.;

- рычаг из нержавеющей стали длиной не менее 400 мм с 4-мя подвижными креплениями для грузов.

Короб №4.

- планшет (рабочее поле) с элементами электрических цепей: проволочный резистор на керамическом корпусе сопротивлением 4,7±0,5 Ом и мощностью не менее 10 Вт (должен иметь обозначение R1), проволочный резистор на керамическом корпусе сопротивлением 5,7±0,6 Ом и мощностью не менее 10 Вт (должен иметь обозначение R2), проволочный резистор на керамическом корпусе сопротивлением 8,2±0,8 Ом и мощностью не менее 10 Вт (должен иметь обозначение R3), переменный проволочный резистор или реостат на керамическом корпусе сопротивлением 10 Ом и мощностью не менее 10 Вт, ключ, лампа накаливания (номинальное напряжение 4,8 В и ток 0,5 А) и гнездами для подключения соединительных проводов;

- набор проволочных резисторов на подставке;

- катушка с проводом намотанном на жестком и легком теплостойком пластиковом цилиндрическом каркасе. Сопротивление катушки – 4 Ом. Внутренний диаметр каркаса 40 мм. Высота каркаса не более 12 мм. Выводы катушек выполнены изолированным проводом длиной 30 см оконцованным штекером диаметром 4 мм;

-блок диодов;

- блок конденсаторов;

- компас диаметром не менее 4 см;

- постоянный магнит маркированный;

- набор электромагнит;

- опилки железные в банке.

Короб №5.

- оптическая скамья длиной не менее 390 мм, с градуированной линейкой с диапазоном измерений от 0 до не менее 360 мм с ценой деления шкалы 1 мм и оцифровкой каждого 10 деления. Оптическая скамья выполнена комбинированной в виде направляющего рельса из алюминиевого профиля на пластиком основании. В продольном пазе профиля установлены не менее 4-х слайдеров с магнитными дисками для закрепления рейтеров с оптическими элементами;

- слайд (пластина) с диафрагмами в виде формы предмета и вертикальным щелевым отверстием, обеспечивающим получение узкого пучка света для опыта с полуцилиндром;

- источник света полупроводниковый (напряжение питания в диапазоне от 3,5 до 5 В) на пластиковом рейтере, с металлическими элементами на опорной поверхности для фиксации на слайдерах оптической скамьи. Для подключения электропитания на боковой поверхности рейтера должны быть установлены клеммы для подключения проводов с наконечниками диаметром 4 мм разного цвета: «+» (обязательно) красного и «—» синего или черного цвета;

- линза собирающая стеклянная №1 с открытой рабочей зоной диаметром не менее 30 мм с фокусным расстоянием 100 ±10 мм на пластиковом рейтере, с металлическими элементами на опорной поверхности для фиксации на слайдерах оптической скамьи;

- линза собирающая стеклянная №2 с открытой рабочей зоной диаметром не менее 30 мм с фокусным расстоянием 50 ±5 мм на пластиковом рейтере, с металлическими элементами на опорной поверхности для фиксации на слайдерах оптической скамьи;

- линза рассеивающая стеклянная №3 с открытой рабочей зоной диаметром не менее 30 мм с фокусным расстоянием -75 ±5 мм на пластиковом рейтере, с металлическими элементами на опорной поверхности для фиксации на слайдерах оптической скамьи;

- экран на пластиковом рейтере, с металлическими элементами на опорной поверхности для фиксации на слайдерах оптической скамьи;

- полуцилиндр – прозрачная плоская пластина с показателем преломления примерно 1,5;

- планшет с круговым транспортиром, закрепленный на наклонном пластиковом столике;

- слайд-рамка с дифракционными решетками (двумерная число 100/600 штрихов на 1 мм);

- слайд-рамка с диафрагмами в прямоугольных сечений разного размера –1 шт.;

- плоское зеркало (на подставке) из пластика с одной зеркальной поверхностью;

- поляроид в слайд-рамке;

- лазерная указка;

- соединительные провода оконцованные штекерами типа «банан» Ø 4 мм – не менее 10 шт.;

- аккумуляторный источник питания, состоящий из аккумулятора постоянного напряжения, переходника и сетевого зарядного устройства.

Аккумулятор имеет защиту от короткого замыкания, индикацию уровня заряда, USB гнездо (тип А) для подключения переходника или других внешних устройств, microUSB гнездо для подключения к сетевому зарядному устройству.

Аккумулятор должен поддерживать зарядку током 2 А.

Выходное постоянное номинальное напряжение, В 5.

Выходной ток, А, не менее 2.

Емкость аккумулятора, мА/ч, не менее 10000.

Время зарядки (током 2А), час, не более 4.

Переходник предназначен для передачи электрического питания от аккумулятора учебному лабораторному оборудованию. Для этого на поверхности корпуса переходника установлены 2 клеммы разного цвета с обозначениями «+» (обязательно красного цвета) и «—» (синего или черного цвета) для подключения проводов с наконечниками типа «банан» Ø 4 мм. Переходник имеет кабель длиной не менее 400 мм с USB штекером (тип А) для подключения к выходу аккумулятора.

Сетевое зарядное устройство предназначено для заряда аккумулятора. Длина кабеля с разъемами USB-microUSB не менее 250 мм.

Напряжение питания, В 220.

Выходное напряжение заряда, В 5.

Выходной ток, А, не менее 1.
